Modultech 520 kVA (Modul 40 kVA)

Esnek Ölçeklenebilir Kabinler ve Akü Sistemi

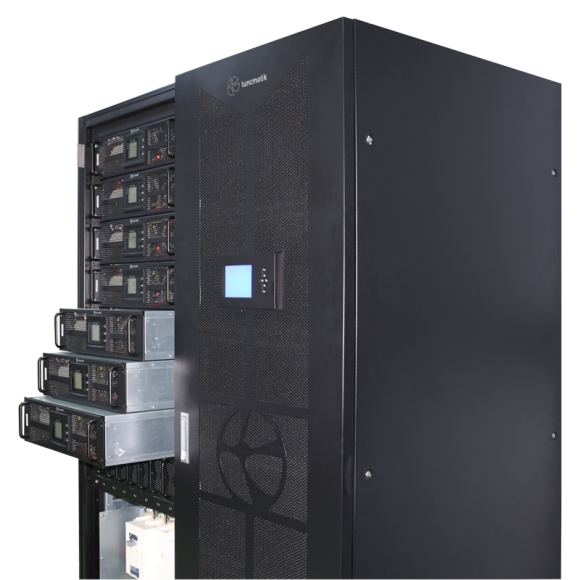

Modüler UPS cihazları birbirinden bağımsız çalışan modüllerden oluşur. Modüller 5-10-13 adet yuvaya sahip çeşitli ölçülerde üretilmiş kabinler içerisinde çalışır.

Kabin üzerinde konumlandırılmış LCD ekran ile sistemi oluşturan tüm modüller takip ve kontrol edilir.

Mekanik manuel bypass şalteri ve devre kesici elemanlar kabin içinde bulunmaktadır.

MODULTECH UPS özgün ve özel tasarımı ile biriminin yanına ve arkasına erişimim gerektirmez, sadece ön erişim ile kolay modül ekleyerek kapasite arttırılabilir.

Description

Giriş
Nominal voltaj 380/400/415 VAC, (3 faz+nötr+toprak)
Voltaj aralığı 208-478 VAC
Frekans aralığı 40 – 70 Hz
Güç faktörü ≥ 0.99
Bypass voltaj aralığı Maks. voltaj. 220V +%25 (opsiyonel +%10, +%15,+%20) 230V %20 (opsiyonel +%10, +%15) 240V %15 (opsiyonel +%10) Min. voltaj -%45 (opsiyonel -%20, -%30) Frekans koruma aralığı. ±%10
Harmonik distorsiyon (THDi) %2 (%100 lineer olmayan yük)
Jeneratör giriş Destekler
Çıkış
Çıkış voltajı 380/400/415 VAC, (3 faz+nötr+toprak)
Voltaj regülasyonu ± %1
Güç faktörü 0.9/1
Çıkış frekansı 1. Şebeke modu
Akım tepe oranı (Crest factor) 3/1
Harmonik distorsiyon (THDi) ≤ %2 (lineer yük) / ≤ %5 (lineer olmayan yük)
Verim %95.5
Akü
Akü voltajı ± 240VDC; akü sayısı (opsiyonel)
Şarj akımı UPS kabin 130A (Max.)
Şarj akımı Modül 10A (Max.) (şarj akımı akü kapasitesine göre ayarlanabilir)
Yedekleme süresi Harici akü kapasitesine bağlıdır
Sistem Özellikleri
Transfer süresi Şebekeden aküye
Aşırı yük Şebeke modu Yük ≤%110
Aşırı yük Akü modu Yük ≤%110
Aşırı yük Bypass modu Breaker (30kVA
Kısa devre Mevcut
Gürültü azaltma EN62040-2 uyumludur
Haberleşme arayüzü UPS kabin
Çevresel
Çalışma sıcaklığı 0 ~ 40°C
Depolama sıcaklığı -25 ~ 55°C
Nem 0 ~ %95 (yoğuşmayan)
Çalışma yüksekliği < 1500m
Gürültü seviyesi < 65dB
Boyutlar & Ağırlık

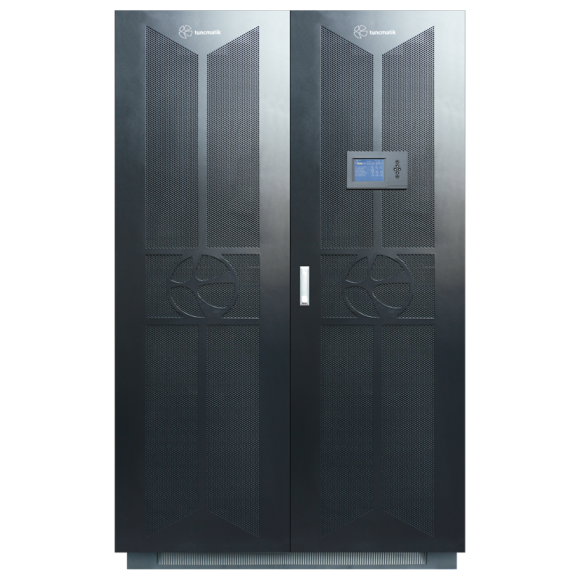

Boyutlar D x G x Y (mm) UPS kabin 860 x 1200 x 2000

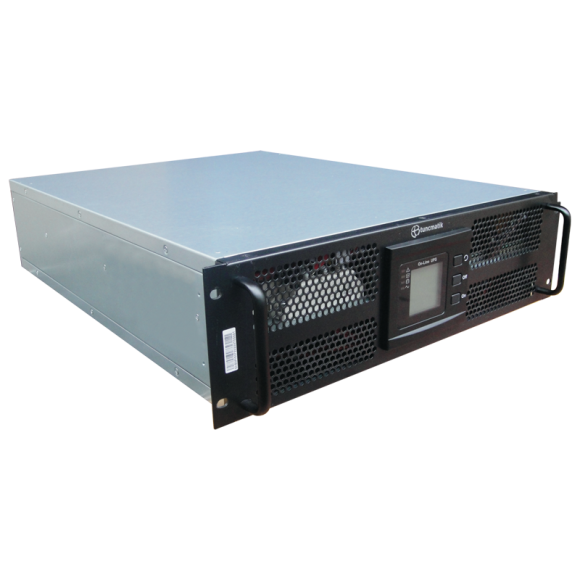

Boyutlar D x G x Y (mm) Modül 443 x 580 x 131 (3U)
Net ağırlık (kg) UPS kabin 860
Net ağırlık (kg) Modül 35
*Opsionel 10, 15, 20 kVA kullanılabilir
**Farklı kabin ölçüleri kullanılabilir
Göstergeler & Alarm
LCD panel UPS durumu, Yük seviyesi, Akü seviyesi, Giriş/Çıkış voltajı, Deşarj süresi, Hata durumu
Alarm Akü modu, Düşük akü, Aşırı yük, Hata
Standart Sertifikalar
Güvenlik IEC/EN62040-1, IEC/EN60950-1
EMC IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8
